文件系统映像

文件系统映像是一个装着整个文件系统的文件——路由器固件更新里的 rootfs、逐字节复制的 SD 卡、你正在检查的设备镜像。Linux Filesystem Images 插件打开它的方式和 Peach Commander 打开压缩包一样：把光标放上去，按回车，面板就进入了这个文件系统。之后查看器、搜索和复制都和在普通文件夹里完全一样。

映像永远不会被写入。这个插件只能读。

先把它打开

插件出厂时是关闭的。打开设置 ▸ 插件，找到 Linux Filesystem Images 并启用它。

默认关闭是因为它寻找映像的方式。固件很少有整齐的文件名——你要找的文件叫 firmware.bin、rootfs.img 或干脆就是 dump 的次数，至少和叫 .squashfs 一样多——所以当扩展名说明不了什么时，插件会看文件开头的几个字节来判断。如果你检查设备映像，这正是需要的；如果你从不这么做，那就是白费功夫。启用它，就是在说明你属于哪一种。

事实证明不是映像的文件，在这一眼之后原封不动，照旧打开。

它能打开什么

格式 你会在哪里遇到
SquashFS 几乎所有路由器、摄像头和机顶盒固件里的 rootfs
ext2, ext3, ext4 大多数嵌入式 Linux 设备的主分区
Btrfs NAS 卷和较新的 Linux 系统，包括快照
JFFS2, UBIFS 新旧嵌入式硬件上的裸闪存
cramfs, initramfs 引导文件系统和长期在役的老设备
FAT12, FAT16, FAT32 SD 卡、U 盘，以及任何现代 PC 的 EFI 分区
exFAT SD 卡和 32 GB 以上的驱动器
NTFS Windows 卷，包括压缩过的文件

含多个分区的磁盘映像

从整台设备复制来的映像通常带有分区表，而不是单一文件系统。这样的映像会按每个分区打开成一个文件夹——1-rootfs、2-esp——你想进哪个就进哪个。MBR 和 GPT 分区表都能读取，表里若记录了分区名称，就使用这些名称。

插件读不了的分区仍然会显示，作为一个以其类型命名的空文件夹。如果一台设备有三个分区，你应该能看出它有三个。

没有分区表的固件

从路由器或摄像机中取出的固件文件通常根本没有分区表。它由厂商头部、引导程序、内核和根文件系统依次写成，所在偏移无处记载。这样的文件按每个部分各列一项打开，每一项都以其起始偏移命名：0x00230044-squashfs 是可以进入的文件系统，0x00030040-kernel.uimage 是可以复制出来的文件。

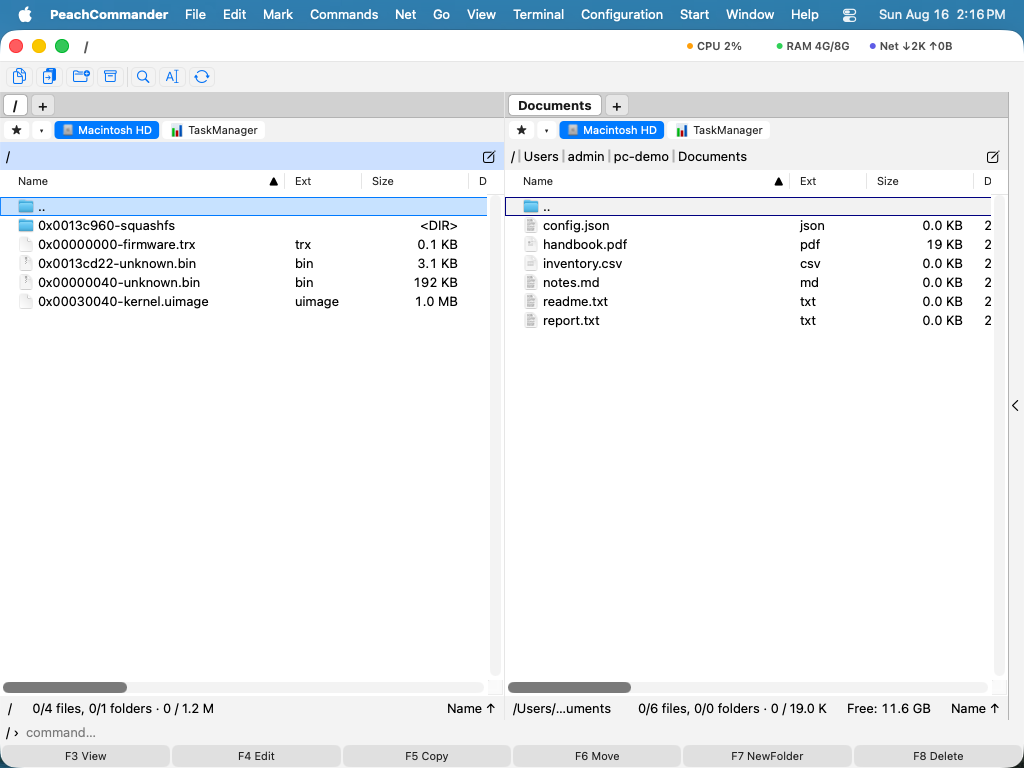

路由器固件文件内部的面板，列出厂商头部、U-Boot 内核和 SquashFS 根文件系统，每一项都以其起始偏移命名

各部分是通过在文件中搜索文件系统本身、再逐个打开查看那里是否真有一个而找到的。偶然吻合的字节模式只花费片刻便被丢弃，而不会变成凭空捏造的条目；至于最终没有找到任何文件系统的文件，仍然会被拒绝，并像以往一样打开。

分区映像中位于所有分区之外的部分同样如此。树莓派把引导程序放在分区 1 之前的那几兆字节里，多数 ARM 主板上的 U-Boot 则位于同一片未分配空间的固定偏移处。这些区段会与分区并列显示，以便查看并复制出来。

把结构记录下来

命令 ▸ 扫描映像结构 会把扫描结果作为文本文件保存在映像旁边，并把光标置于其上：每个区域连同它的偏移、大小以及最终判明的内容，若映像带有分区表则一并列出。拆解记录或工单需要的往往正是这张表，而靠在面板中逐项查看、手工抄录数字来重建它是件繁琐的事。

报告还会显示面板略去的内容，例如分区之间细小的对齐间隙；若映像中有记载，它还会指出 U-Boot 内核是为哪块主板构建的。

在映像内部操作

你已经熟悉的一切照常适用。F3 查看文件，F5 把文件复制到真实文件夹，查找文件可以搜索映像里的内容。离开它的方式和离开压缩包一样。

符号链接会连同名称一起显示，把它复制出来得到的是一个装着链接目标的小文本文件，而不是真正的链接——不能让一个映像在你自己的磁盘上随意放置指向任何地方的链接。

映像打不开时

插件会告诉你原因，而不是报告文件损坏，因为这两者把你引向不同的方向：

  • 使用 RAID0、RAID10、RAID5 或 RAID6 的 Btrfs 卷，或跨多个设备的卷。数据分散在多块磁盘上，大部分并不在你手上的这个文件里。
  • 仍带着备用区的裸 NAND 转储。映像本身没问题；它是连同纠错字节一起被复制下来的。请用 nanddump --omitoob 重新复制一次。
  • 加密的 ext4 或 NTFS 卷，没有密钥就无法读取。
  • 未干净卸载的 ext 文件系统仍会打开，但根目录顶部会有一个带标记的条目，提示内容可能过时。该文件系统是在使用中被复制的，最新的更改在一份本插件不会重放的日志里。如果细节要紧，请对副本运行 e2fsck。

说明

  • 映像只读取一次并被记住，因此再次进入是即时的。
  • 非常大的映像按需读取而不是整体载入；列表上限为两百万个条目。
  • 只有当映像既没有分区表、开头也没有文件系统时，才会去搜索其中嵌入的文件系统，因此普通映像的打开速度与从前完全一样。
  • 该插件添加一条菜单命令，除了启用它的开关之外没有自己的设置。
